Substratfilterschächte

Produktreihe H2O-Protect

Die Pipelife Substratfilterschächte der Produktreihe H2O-Protect powered by MMD, dienen der Niederschlagswasserbehandlung. Nachdem seit 2010/11 die Niederschlagswasserbehandlung im Wasserhaushaltsgesetzt (WHG) einheitlich geregelt ist, hat die Behandlung und Filterung erheblich an Bedeutung gewonnen. Regenwasser wird demnach als Abwasser eingestuft und muss behandelt werden.

Einen nicht unerheblichen Teil nimmt die Behandlung und Filterung des Regenwasser von Schadstoffen ein. Metallflächen (z. B. Zink, Kupfer, Blei), die in Kontakt mit Regenwasser Stoffe freissetzen und in gelöster Form, bei Nichtbehandlung, in Böden und Gewässer geladen.

Durch die veränderten Regenereignisse in Häufigkeit und Intensität verändert sich auch die Qualität und Quantiät der Schadstoffe und stellen steigende Anforderungen an Filter- und Behandlungssysteme.

Die H2O-PROTECT Reihe setzt hier an und entfernt sicher und problemlos Schadstoffe wie Schwermetalle, Mineralölkohlenwasserstoffe und polycyclische aromatische Kohlenwasserstoffe aus dem Niederschlagswasser. Außerdem bindet es Nährstoffe wie z.B. Phosphate.

Das System ist entwickelt für Gebiete mit erhöhten Anforderungen an den Wasserschutz (z. B. Wasserschutzgebiete oder Bauvorhaben die eine Behandlung und eine wasserrechtliche Genehmigung benötigen).

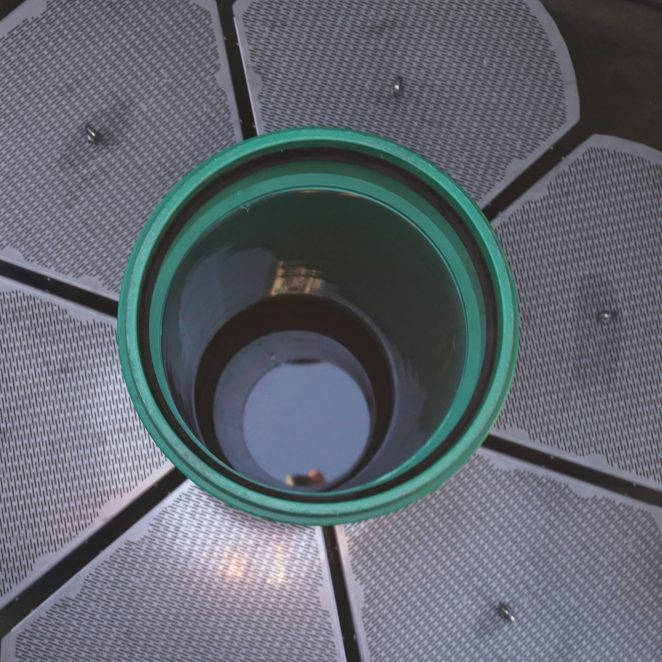

H2O Protect SIX 0.5 mit Filterkartuschen

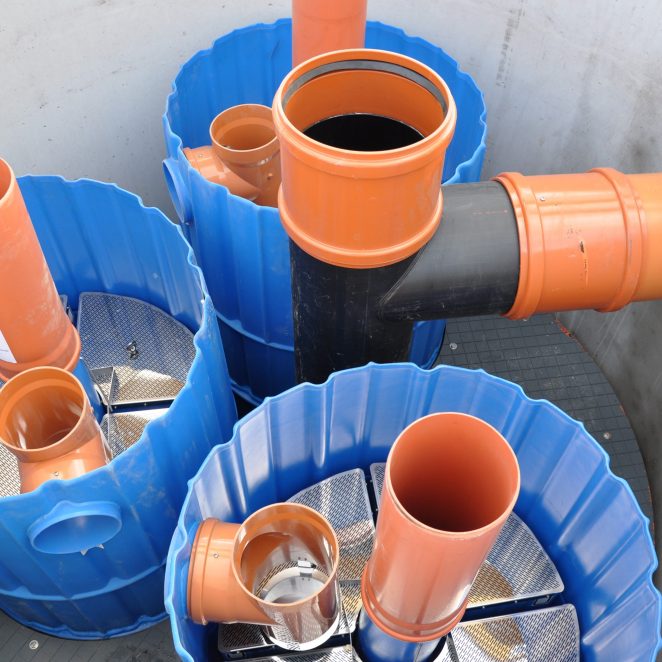

H2O Protect TRIO 1.0 mit Filterkartuschen

Einsatzgebiete

Für Gebiete mit erhöhten Anforderungen an den Wasserschutz

Abfluss- und behandlungsrelevanten Flächen von 100 qm - 175 qm im Privatbereich

Haupt- und Nebengebäudedachflächen
Metallflächen unbeschichtet
Zuwegen - Vorplätze - Terrassen
Private Park- u. Verkehrsflächen

Flächen von 175 qm bis 525 qm im gewerblichen Wohnungsbau

Dachflächen Gewerbe Immobilien
Metalldachflächen unbeschichtet
befahrene Zuwegung und Plätze
Park u. Rangier- Verkehrsflächen

Flächen von 1.000 qm bis 3.200 qm im Gewerbe und Industriebereich

Gewerbegroßflächenbereich
Industriemetallflächen
befahrene Zuwegung und Plätze
Park u. Rangier- Vekehrsflächen

Flächen von 3.000 qm - 5.000 qm im Gewerbe und Industriebereich

Gewerbe- und Industriedächer
Metallflächen Dach - Fassade
Anfahrts- Be- und Entladezonen
Schwerlastverkehr, Parkbereiche

Hauptverkehrsflächen 5.000 qm - 10.000 qm (und mehr)

Straßensanierung
Hauptverkehrsflächen
Autobahnabschnitte
Verkehrsschwerpunkte

Produktmerkmale der Filterschächte

Stand Alone System

Zusätzliche Sedimentation nicht zwingend erforderlich, Einzelfallprüfung notwendig

Schwerlast- befahrbar

Das System hat standardmäßig Lastklasse SLW 60. Alle mitgelieferten Schachtteile sind schwerlastbefahrbar

zugelassene technik

Je nach Anforderung: DIBT, LfU; nach Trennerlass NRW zugelassene Technik für Niderschlagswasserbehandlung

Effiziente Auslegung

Modularer Aufbau der Filterstufen zur effizienten Auslegung der Filterwirkung (4 Stufen von roof bis heavy traffic)

Standzeiten

Hohe Standzeiten der Filterkartuschen (bis zu 4 Jahre)

Spülbar

Alle Filterkartuschen sind im Systemschacht spülbar! (Keine Entnahme zwingend erforderlich)

Hoher hydraulicher Durchsatz

Je nach Filtersystem zwischen 8l/s bis 175 l/s und Filterleistungen von 3 l/s bis 60 l/s.

Wartungsarm

und wartungsfreundlich (Absaugen der abgesetzten Stoffe durch Mittelrohr)

Zertifikate und Zulassungen

DIBt (Allgemeine bauaufsichliche Zulassung/Allgemeine Bauartgenehmigung)	Z-84.2-22
DIBt (Allgemeine bauaufsichliche Zulassung)	Z-84.2-4
Bayerisches Landesamt für Umwelt	Wasserrechtliche Bauartzulassung (LfU BY-41f-2016/1.0.0
