SYSTEM.iX

Die neue Generation Steinzeugrohre

Das SYSTEM.iX gibt Ihnen mit seinen neuen Produkten die Flexibilität, die Sie auf der Baustelle benötigen. Die neu entwickelten glattendigen Steinzeugrohrtypen KERA.iXP und KERA.iX sowie die perfekt darauf abgestimmte innovative Verbindung iX.LINK ermöglicht einen nachhaltigen, einfachen, schnellen und sicheren Einbau.

Zudem bieten wir Ihnen mit unserem KERA.iXH ein installationsfreundliches Hausanschluss-System für eine einfache Herstellung von Hausanschlussleitungen auf leichtestem Wege an.

EIN INNOVATIVES SYSTEM FÜR OPTIMALE ERGEBNISSE

Das neue glattendige Steinzeugrohr KERA.iXP unseres SYSTEM.iX ist extrem belastbar und auch in engen Umgebungen einfach und sicher zu installieren. Damit bieten wir Ihnen ein Universallastrohr auf höchstem Niveau. Mit seiner Tragfähigkeitsklasse 240 ist es auch für besonders extreme Belastungen geeignet. KERA.iXP ist ab Werk mit der iX.LINK Verbindung ausgestattet. Das ermöglicht eine effiziente Montage mit geringen Einschubkräften sowie die Möglichkeit der problemlosen Längenanpassung vor Ort.

KERA.iXP wird in der Universallast-Ausführung in den Nennweiten DN 200 und DN 250 erhältlich sein. KERA.iXP bietet Ihnen zusammen mit iX.LINK eine Vielzahl an Vorteilen.

Der Hausanschluss KERA.iXH verbindet Gebäude auf nachhaltige, langlebige und sichere Weise mit dem Kanalnetz. Mit einer Nennweite von DN 150 ist er auf das Abwasseraufkommen von Gebäuden optimiert und verbindet das Gebäude mit einem Abzweig ganz einfach mit der Kanalisation unter der Straße.

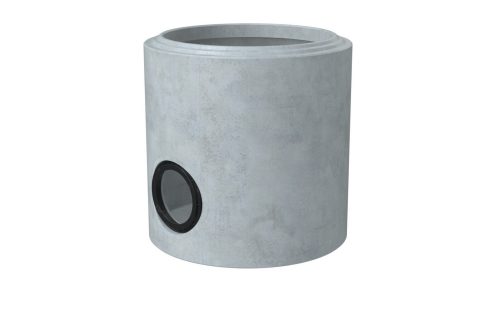

SCHACHTANSCHLUSS IM BETONSCHACHT MIT BKK-DICHTELEMENT

  • d4-Maße nach Verbindungssystem C TKL 160
  • d4-Maß DN 200: 260,0 ± 0,5
  • d4-Maß DN 250: 317,5 ± 0,5
Betonschacht DN 800

KERA.IXP GELENKSTÜCK ZULAUF

  • Tragfähigkeitsklasse 240
    • Tragfähigkeit DN 200 : FN 48 kN/m
    • Tragfähigkeit DN 250 : FN 60 kN/m
  • Verbindungssystem X
  • Baulänge 600 mm
  • Innendurchmesser d1
    • DN 200 : 200 mm
    • DN 250 : 250 mm
  • Außendurchmesser d3
    • DN 200 : 243 mm
    • DN 250 : 302 mm
  • iX.LINK Verbindung werkseitig angebracht
  • Innen glasiert
  • P-Ring für Schachtanschluss Verbindungssystem C TKL 160 werkseitig angebracht

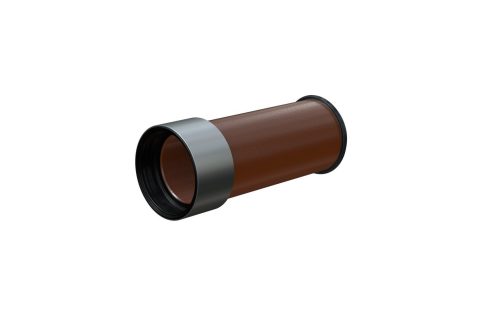

SYSTEM.iX Gelenkstück Zulauf

KERA.IXP MIT IX.LINK VERBINDUNGSSYSTEM

  • Tragfähigkeitsklasse 240
    • Tragfähigkeit DN 200 : FN 48 kN/m
    • Tragfähigkeit DN 250 : FN 60 kN/m
  • Verbindungssystem X
  • Baulänge 2500 mm
  • Innendurchmesser d1
    • DN 200 : 200 mm
    • DN 250 : 250 mm
  • Außendurchmesser d3
    • DN 200 : 243 mm
    • DN 250 : 302 mm
  • iX.LINK Verbindung werkseitig angebracht
  • Innen glasiert

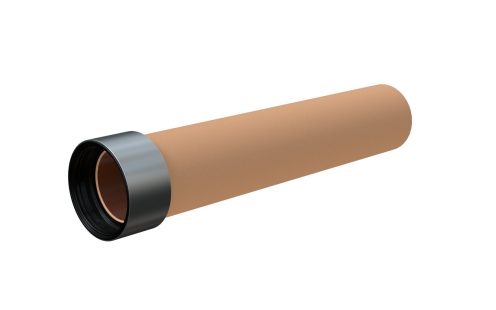

SYSTEM.iX KERA.iXP Rohr

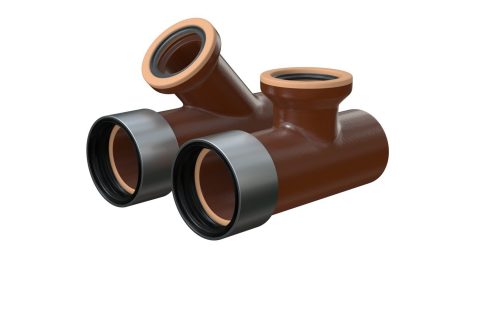

KERA.IXP ABZWEIG 45° ODER 90°

  • Verbindungssystem X
  • Zulauf DN 150 und DN 200 mit Lippendichtung Verbindungssystem F
  • Baulänge 600 mm
  • Innendurchmesser d1
    • DN 200 : 200 mm
    • DN 250 : 250 mm
  • Außendurchmesser d3
    • DN 200 : 243 mm
    • DN 250 : 302 mm
  • iX.LINK Verbindung werkseitig angebracht
  • Innen und außen glasiert
SYSTEM.iX Abzweig 90 und 45 Grad

KERA.IXP GELENKSTÜCK ABLAUF

  • Tragfähigkeitsklasse 240
    • Tragfähigkeit DN 200 : FN 48 kN/m
    • Tragfähigkeit DN 250 : FN 60 kN/m
  • Verbindungssystem X
  • Baulänge 600 mm
  • Innendurchmesser d1
    • DN 200 : 200 mm
    • DN 250 : 250 mm
  • Außendurchmesser d3
    • DN 200 : 243 mm
    • DN 250 : 302 mm
  • Innen glasiert
  • P-Ring für Schachtanschluss Verbindungssystem C TKL 160 werkseitig angebracht

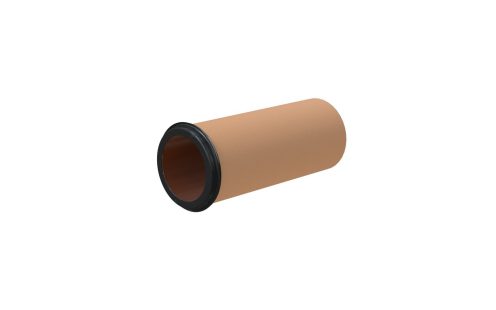

SYSTEM.iX Gelenkstück Ablauf

BOGEN IN STEINZEUG

  • KERA.iXH Bogen DN 150 in 15°, 30° und 45°
    • Verbindungssystem X
    • Innendurchmesser d1 : 150 mm
    • Außendurchmesser d3 : 185,5 mm
    • Innen und außen glasiert
    • iX.LINK Basic i Verbindung werkseitig angebracht
  • KERA.Base Bogen DN 150 und DN 200 N in 15°, 30°, 45° und 90° Verbindungssystem F

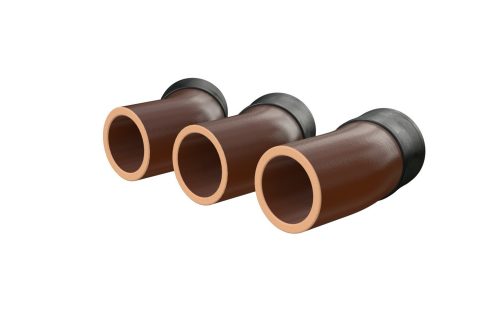

SYSTEM.iX Bögen

ROHRE FÜR HAUSANSCHLUSS IN STEINZEUG

  • KERA.iXH Rohr DN 150
    • Tragfähigkeit FN 40 kN/m
    • Verbindungssystem X
    • Baulänge 1750 mm
    • Innendurchmesser d1 : 150 mm
    • Außendurchmesser d3 : 185,5 mm
    • iX.LINK Basic i Verbindung werkseitig angebracht
    • Innen glasiert
  • KERA.Base Rohr DN 150 UND DN 200 N
  • KERA.Base Übergang nach DN 100 oder DN 125

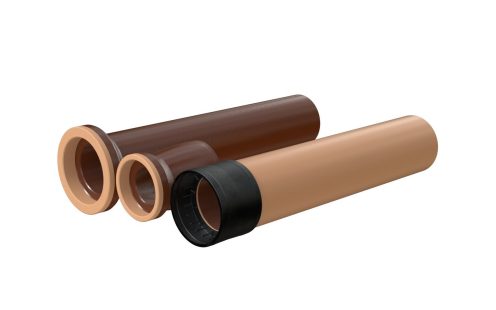

SYSTEM.iX Anschlüsse aus Steinzeug

ROHRE FÜR HAUSANSCHLUSS IN ANDERE MATERIALIEN

  • Kunststoff DN 160 und DN 200
  • Gusseisen DN 150 und DN 200
  • Übergang auf andere Materialien mittels Ü-Ring oder Kunststoffübergänge

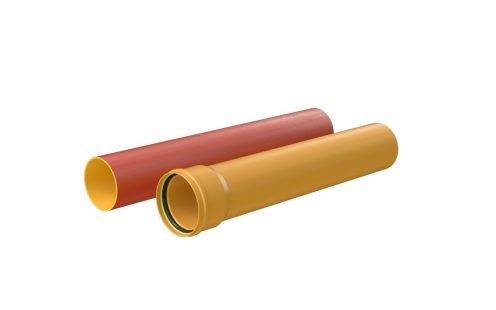

SYSTEM.iX Anschlüsse ion anderem Material

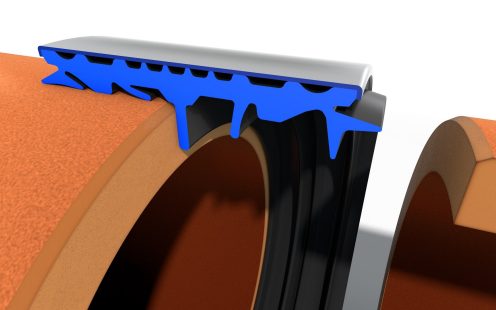

IX.LINK - DIE SMARTE VERBINDUNGSTECHNOLOGIE

Die Systemverbindung iX.LINK besteht aus einem Dichtkörper sowie einem Stützkörper aus verschiedenen Materialien. Die Verbindung wird ab Werk an einer Seite der KERA.iX-Rohre festmontiert. Aufgrund ihrer innovativen Konstruktion garantiert sie einen kontrollierten Muffenspalt und absolute Wurzelständigkeit.

Sie ist zu unseren bestehenden KERA-Produkten kompatibel. Die Kombinationsmöglichkeiten mit Rohren unterschiedlicher Lastbereiche und Nennweiten sowie mit Verbindungselementen verschiedener Anforderungsklassen bieten Lösungen für praktisch jedes Projekt.

Für unterschiedliche Anforderungen stehen Verbindungselemente in den Ausführungen Basic, Standard und Pro zur Verfügung.

iX.Link Animation Teaser

Technische Spezifikationen iX.Link

BASIC & BASIC I

  • Kunststoff-Stützkörper
  • Dichtheit: 0,5 bar bei Scherlast und Abwinkelung nach EN 295

Außendurchmesser:

  • DN 150 (Basic I): 207,5 mm
  • DN 200: 307,5 mm
  • DN 250: 366,5 mm

STANDARD

  • V2A-Stützkörper
  • Dichtheit: 0,5 bar bei Scherlast und erhöhter Abwinkelung (Tabelle 2 der ZP WN 295)

Außendurchmesser:

  • DN 200: 279,0 mm
  • DN 250: 338,0 mm

PRO

  • V4A-Stützkörper
  • Dichtheit: 1,0 bar bei Scherlast und erhöhter Abwinkelung (Tabelle 2 der ZP WN 295)
  • Dichtheit: 2,4 bar ohne Scherlast/Abwinkelung
  • Erhöhte Korrosionsbeständigkeit
  • Bestens geeignet für den Einsatz unter aggressiven Umweltanforderungen

Außendurchmesser:

  • DN 200: 279,0 mm
  • DN 250: 338,0 mm

EINBAUANLEITUNG SYSTEM.IX

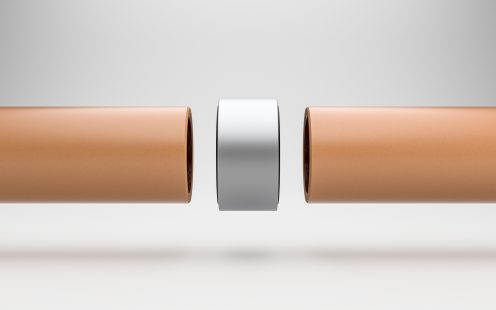

Einbauanleitung SystemiX Teaser
