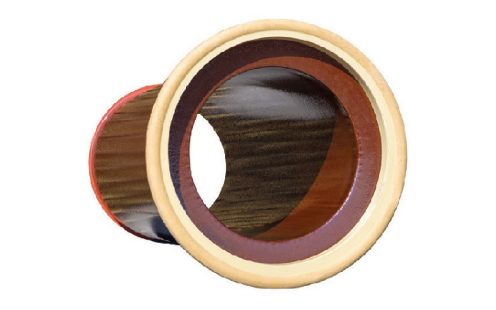

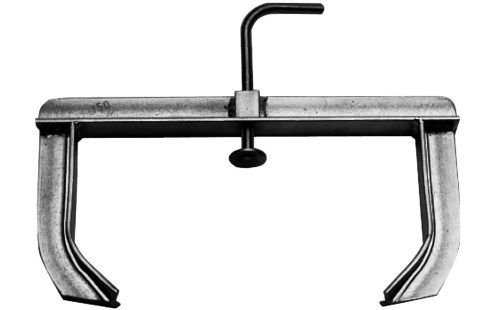

Zubehörprogramm
Optimal auf Rohre und Formstücke abgestimmt: das KERA.MAT Original-Zubehörprogramm für die Anschlussund Verbindungstechnik.

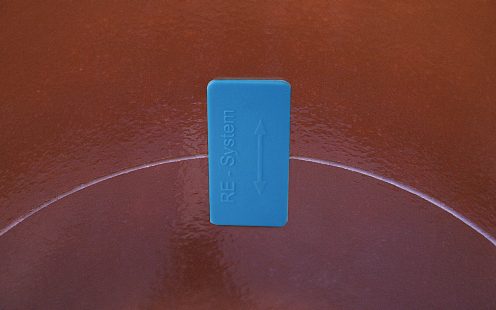

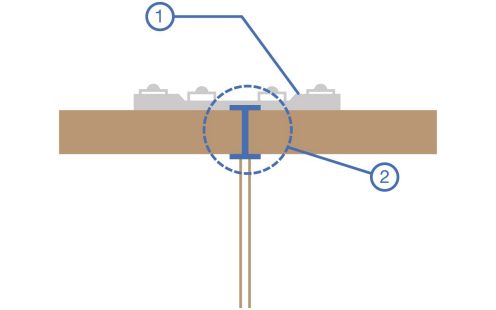

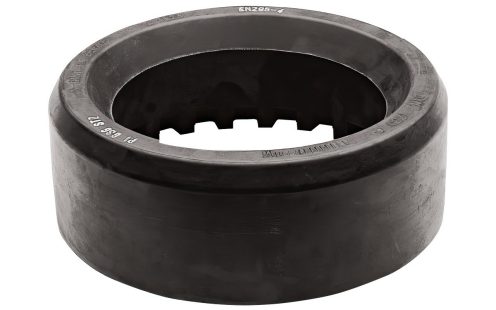

Unsere MANSCHETTE.BASIC Typ 2B und unsere MANSCHETTE.PRO in den verschiedenen Spannweiten werden mit dem patentierten Rohrverbindungserkennungssystem (RE-System) ausgeliefert. Dadurch können Verbindungsstellen, die mit unseren Manschettendichtungen hergestellt sind, von innen gekennzeichnet werden, damit es bei zukünftigen Kanalinspektionen nicht zu Fehlinterpretationen kommt.
Darüber hinaus kann der Auftraggeber erkennen, ob die von ihm geforderte Manschettendichtung auch eingebaut wurde. Der „Manschettenclip“ wird bei der Montage der Manschettendichtung zwischen die zu verbindenden Rohrenden im Rohrscheitel platziert.

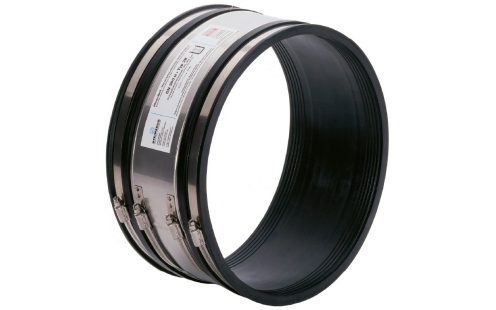

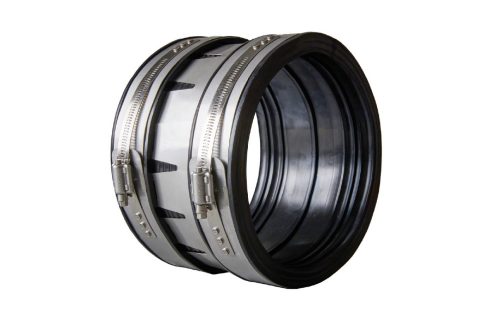

KERA.MAT | Manschette.BASIC (Typ 2A)
S(a)* | NW* |
TFK* | B* | D* | AD* |
---|---|---|---|---|---|
D3 (mm) | DN (mm) |
(mm) | (mm) | (Nm) | |
120 - 135 | 100 | 34 | 102 | 3,4 | 6 |
150 - 165 | 125 | 34 | 102 | 3,4 | 6 |
175 - 190 | 150 | 34 | 102 | 3,4 | 6 |
235 - 250 | 200 | 160/200 | 102 | 3,4 | 6 |

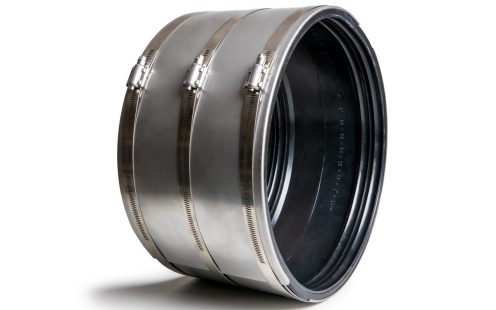

KERA.MAT | Manschette.BASIC (Typ 2B) mit RE-System (Normallast)
S(a)* | NW* |
TFK* | B* | D* | AD* |
---|---|---|---|---|---|
D3 (mm) | DN (mm) |
(mm) | (mm) | (Nm) | |
120 - 137 | 100 | 34 | 150 | 7,7 | 6 |
140 - 165 | 125 | 34 | 150 | 7,7 | 6 |
175 - 200 | 150 | 34 | 150 | 7,7 | 6 |
225 - 250 | 200 | 160/200 | 150 | 7,7 | 10 |
285 - 310 | 250 | 160 | 185 | 9,2 | 10 |
335 - 360 | 300 | 160 | 185 | 9,2 | 10 |
400 - 425 | 350 | 160 | 185 | 9,2 | 13 |
460 - 490 | 400 | 160 | 185 | 9,2 | 13 |
570 - 600 | 500 | 120 | 185 | 9,2 | 13 |
670 - 700 | 600 | 95 | 185 | 9,2 | 20 |
KERA.MAT | Manschette.BASIC (Typ 2B) mit RE-System (Hochlast)
S(a)* | NW* |
TFK* | B* | D* | AD* |
---|---|---|---|---|---|
D3 (mm) | DN (mm) |
(mm) | (mm) | (Nm) | |
245 - 275 | 200 | 240 | 150 | 7,7 | 10 |
305 - 335 | 250 | 240 | 185 | 9,2 | 10 |
355 - 385 | 300 | 240 | 185 | 9,2 | 10 |
420 - 445 | 350 | 200 | 185 | 9,2 | 13 |
480 - 510 | 400 | 200 | 185 | 9,2 | 13 |
530 - 560 | 450 | 160 | 185 | 9,2 | 13 |
590 - 620 | 500 | 160 | 185 | 9,2 | 20 |
705 - 735 | 600 | 160 | 185 | 9,2 | 20 |
S(a)* | NW* |
TFK* | B* | D* | AD* |
---|---|---|---|---|---|
D3 (mm) | DN (mm) |
(mm) | (mm) | (Nm) | |
820 - 850 | 700 | 120 | 185 | 9,2 | 20 |
920 - 950 | 800 | 120 | 185 | 9,2 | 20 |
1060 - 1090 | 900 | 120 | 185 | 9,2 | 20 |
1247 - 1277 | 1000 | 120 | 185 | 9,2 | 20 |
1430 - 1470 | 1200 | 95 | 185 | 9,2 | 20 |
KERA.MAT | Manschette.BASIC (Typ 2B) - Sonderabmessungen
S(a)* | B* | D* | AD* |
---|---|---|---|
D3 (mm) | (mm) | (mm) | (Nm) |
190 - 215 | 150 | 7,7 | 10 |
200 - 225 | 150 | 7,7 | 10 |
265 - 290 | 150 | 7,7 | 10 |
295 - 320 | 185 | 9,2 | 10 |
315 - 345 | 185 | 9,2 | 10 |
385 - 410 | 185 | 9,2 | 13 |
405 - 430 | 185 | 9,2 | 13 |
435 - 465 | 185 | 9,2 | 13 |
495 - 525 | 185 | 9,2 | 13 |
510 - 540 | 185 | 9,2 | 13 |
520 - 550 | 185 | 9,2 | 13 |
555 - 580 | 185 | 9,2 | 13 |
610 - 640 | 185 | 9,2 | 20 |
630 - 660 | 185 | 9,2 | 20 |
650 - 680 | 185 | 9,2 | 20 |
685 - 715 | 185 | 9,2 | 20 |
730 - 760 | 185 | 9,2 | 20 |
750 - 780 | 185 | 9,2 | 20 |
800 - 830 | 185 | 9,2 | 20 |
845 - 875 | 185 | 9,2 | 20 |
860 - 890 | 185 | 9,2 | 20 |
900 - 930 | 185 | 9,2 | 20 |
945 - 975 | 185 | 9,2 | 20 |
970 - 999 | 185 | 9,2 | 20 |
1000 - 1099 | 185 | 9,2 | 20 |
1100 - 1999 | 185 | 9,2 | 20 |
1200 - 1299 | 185 | 9,2 | 20 |

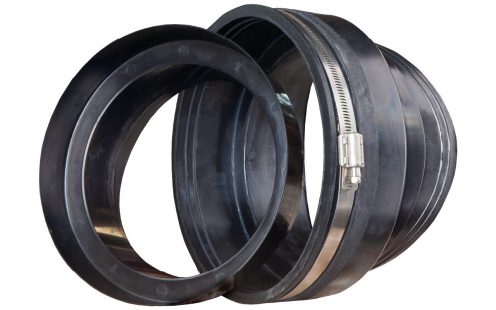

KERA.MAT | Manschette.PRO

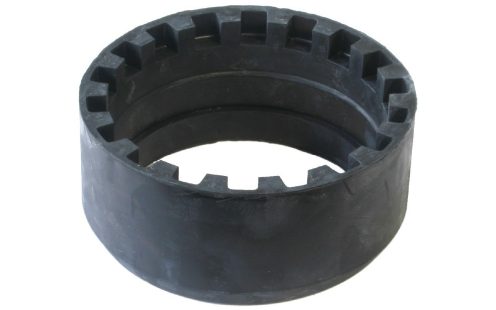

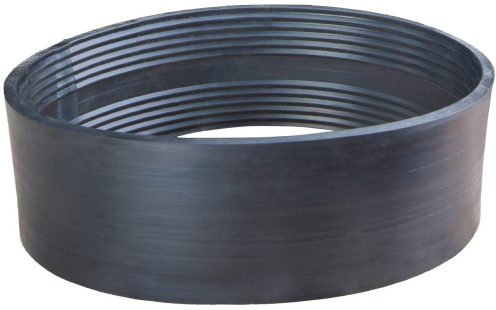

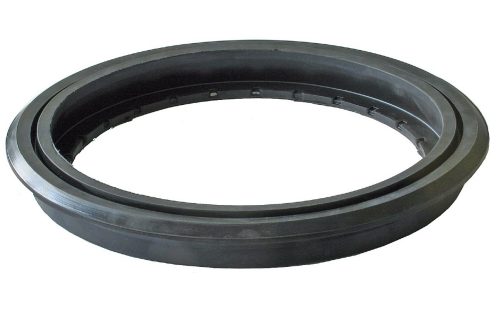

Bei größeren Unterschieden in den Außendurchmessern der zu verbindenden Rohre, beispielsweise bei Steinzeugrohren der Tragfähigkeiten Normal- und Hochlast, sind ggfs. Ausgleichsringe zu verwenden.
S(a)* | NW* |
TFK* | B* | D* | AD* | ||
---|---|---|---|---|---|---|---|
D3 (mm) | DN (mm) |
(mm) | (mm) | (Nm) | |||
230 - 265 | 200 | 160 | 200 | 240 | 150 | 7,5 | 6 |
290 - 330 | 250 | 160 | - | 240 | 185 | 9,5 | 10 |
345 - 385 | 300 | 160 | - | 240 | 185 | 9,5 | 10 |

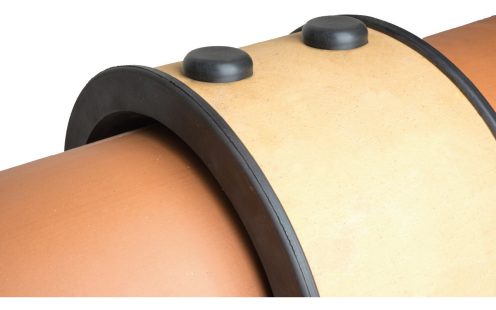

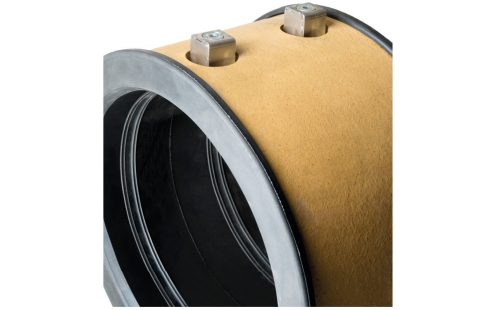

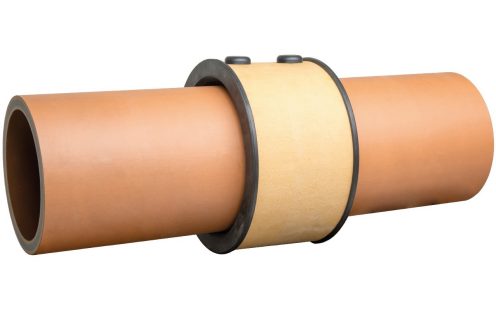

KERA.MAT | Keramische Kupplung
Bei größeren Unterschieden in den Außendurchmessern der zu verbindenden Rohre, beispielsweise bei Steinzeugrohren der Tragfähigkeiten Normal- und Hochlast, sind ggfs. Ausgleichsringe zu verwenden.
S(a)* | NW* |
TFK* | B* | D* | AD* | ||
---|---|---|---|---|---|---|---|
D3 (mm) | DN (mm) |
(mm) | (mm) | (Nm) | |||
230 - 265 | 200 | 160 | 200 | 240 | 150 | 7,5 | 6 |
290 - 330 | 250 | 160 | - | 240 | 185 | 9,5 | 10 |
345 - 385 | 300 | 160 | - | 240 | 185 | 9,5 | 10 |

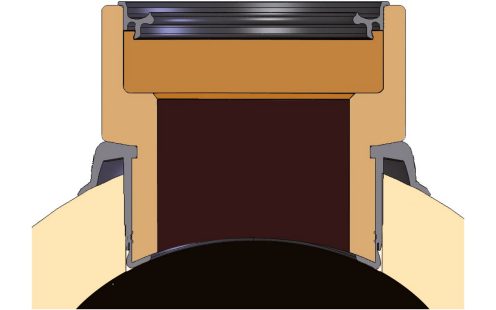

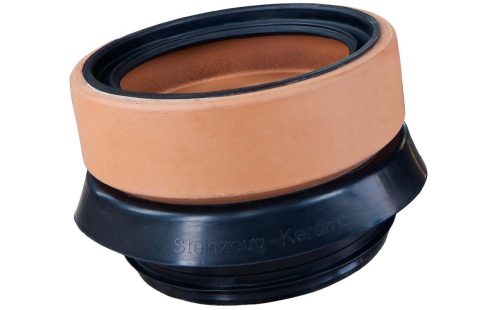

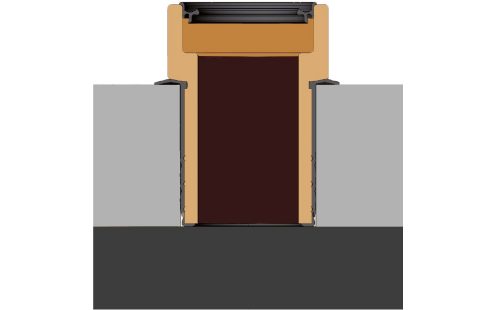

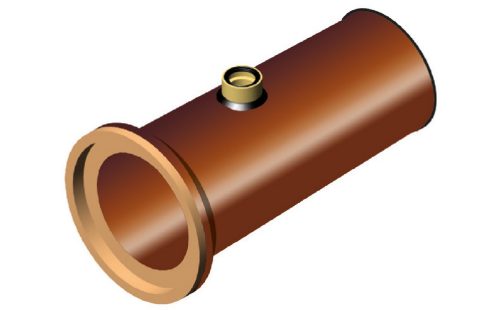

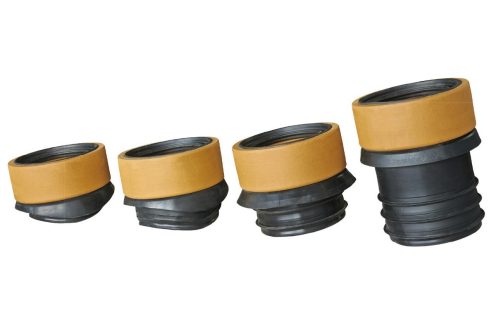

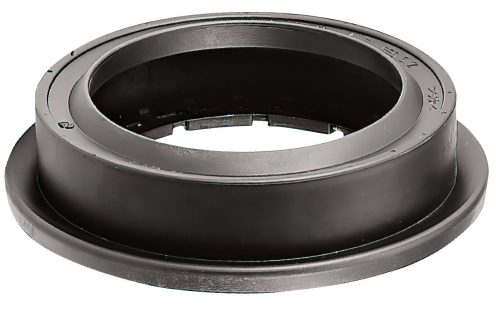

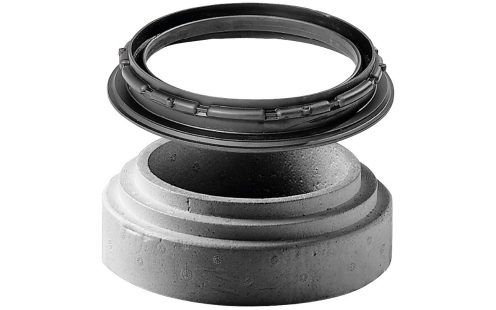

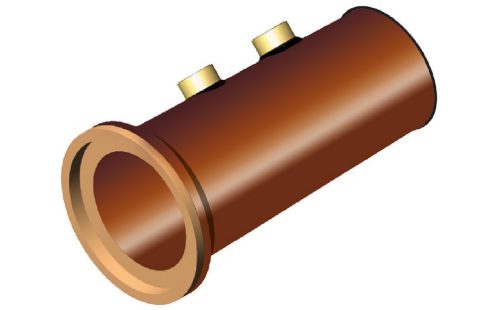

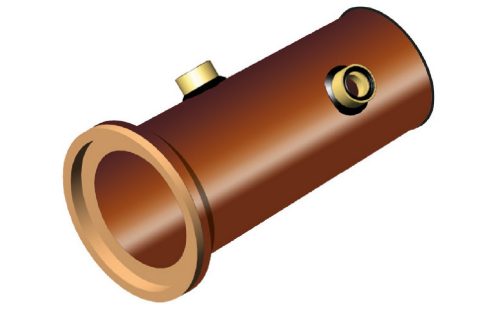

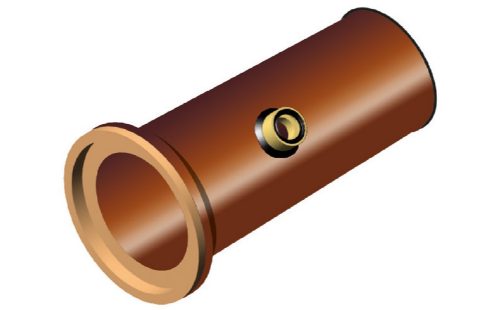

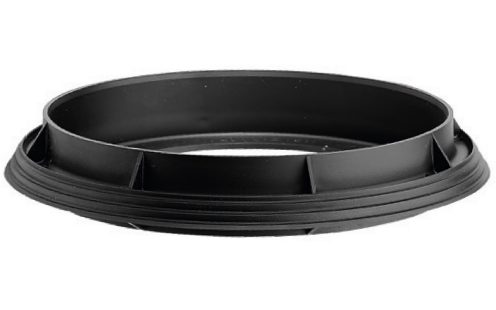

KERA.MAT | Anschlusselemente

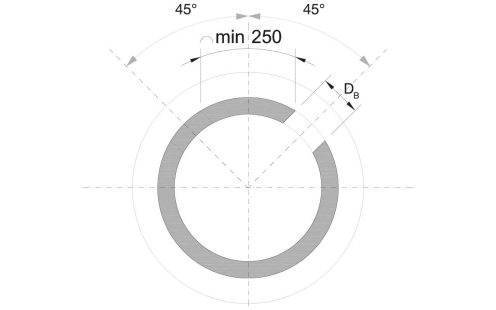

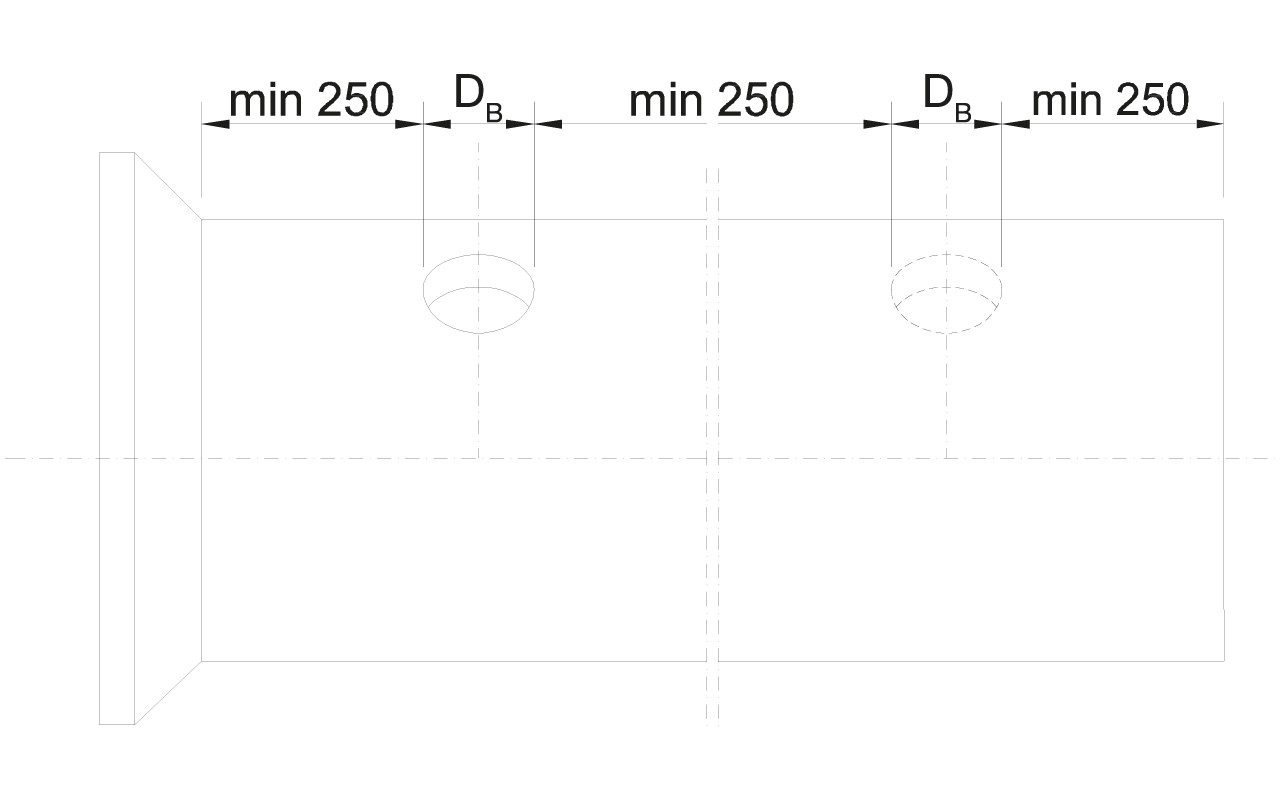

Entscheidend für die Auswahl der Anschlusselemente ist die tatsächlich vorhandene Wandstärke am Bohrloch.
Nennweite |
Muffenrohr Anschlusselemente | ||
---|---|---|---|
DN (mm) |
DN 125 | DN 150 | DN 200 |
200 | - | - | - |
250 | F | F | - |
300 | F | F | - |
350 | F | F | - |
400 | - | C 40 | F |
500 | - | C 40 | F |
600 | - | C 40 | F |
Nennweite |
Muffenrohr Anschlusselemente | ||
---|---|---|---|
DN (mm) |
DN 125 | DN 150 | DN 200 |
200 | - | - | - |
250 | F | F | - |
300 | F | F | - |
400 | - | C 40 | F |
450 | - | C 40 | F |
500 | - | C 40 | F |
600 | - | C 40 | F |
700 | - | C 70 | C 70 |
800 | - | C 70 | C 70 |
Nennweite |
Vortriebsrohr Anschlusselemente | ||
---|---|---|---|
DN (mm) |
DN 125 | DN 150 | DN 200 |
200 | F | F | - |
250 | F | F | - |
300 | F | F | F |
400 | - | C 70 | C 70 |
500 | - | C 70 | C 70 |
600 | - | C 70 | C 70 |
