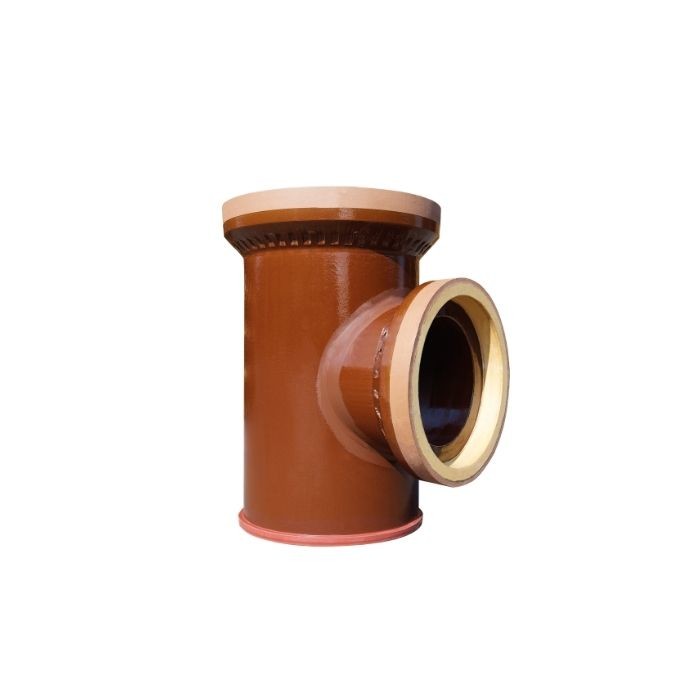

Sonderabzweige
Steinzeug-Sonderformstücke
Sonderabzweige machen Kanalnetze als System sehr flexibel und leistungsfähig. Bis zur Nennweite DN 800 können wir jede erdenkliche Kombination verschiedener Durchmesser kurzfristig liefern. Dabei berücksichtigen wir verschiedene Abzweigwinkel und Belastungen, die auf das Rohr einwirken. Sowohl das Hauptrohr, als auch der Anschlussstutzen kann in Normal oder Hochlast ausgeführt sein.
Das Standardprogramm wird ergänzt durch Sonderanfertigung nach Kundenkriterien. Sollten Sie spezifi sche Anforderungen haben, die über die von uns angebotenen Abzweige hinausgehen, dann sprechen Sie uns an. Wir sind erfahren im Konfektionieren von Teilstücken und können sie passgenau für Ihr Projekt herstellen.

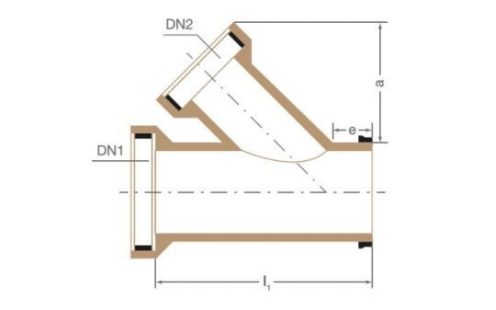

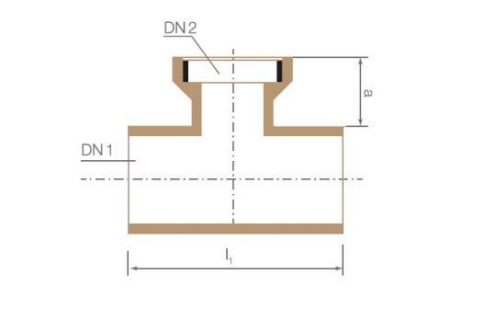

DN 1 glattendig, DN 2 mit Muffe

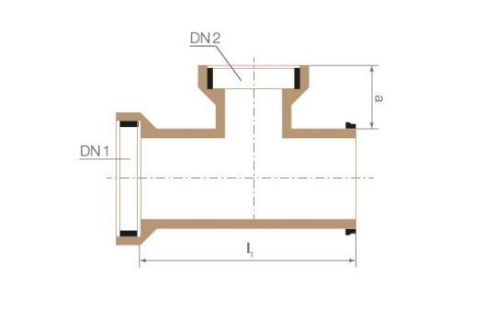

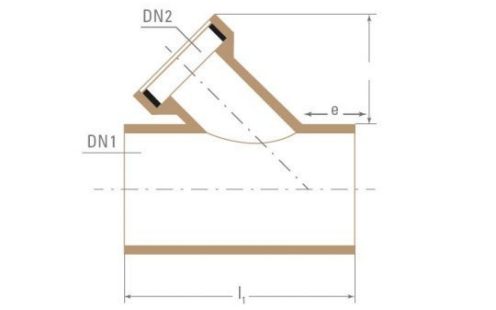

DN 1 und DN 2 mit Muffe
SONDERABZWEIGE KOMBINATIONEN FÜR 45° UND 90°
DN 1 NORMALLAST DN 250 - DN 600, DN 2 NORMALLAST DN 250 - DN 600
| DN 1 |
DN 2 | DN 2 | DN 2 | DN 2 |
DN 2 | DN 2 |
|---|---|---|---|---|---|---|
| 250 | 250 | - | - | - | - | - |
| 300 | 250 | 300 | - | - | - | - |
| 350 | 250 | 300 | 350 | - | - | - |
| 400 | 250 | 300 | 350 | 400 | - | - |
| 500 | 250 | 300 | 350 | 400 | 500 | - |
| 600 | 250 | 300 | 350 | 400 | 500 | 600 |
* Kombinationen DN 1 Normallast - DN 2 Hochlast sind auch möglich
DN 1 glattendig, DN 2 mit Muffe
DN 1 glattendig, DN 2 mit Muffe
DN 1 HOCHLAST DN 250 - DN 800, DN 2 NORMALLAST DN 250 - DN 600
| DN 1 |
DN 2 | DN 2 | DN 2 | DN 2 |
DN 2 | DN 2 |
|---|---|---|---|---|---|---|
| 250 | 250 | - | - | - | - | - |
| 300 | 250 | 300 | - | - | - | - |
| 400 | 250 | 300 | 350 | 400 | - | - |
| 500 | 250 | 300 | 350 | 400 | 500 | - |
| 600 | 250 | 300 | 350 | 400 | 500 | 600 |
| 700 | 250 | 300 | 350 | 400 | 500 | 600 |
| 800 | 250 | 300 | 350 | 400 | 500 | 600 |
* Kombinationen DN 1 Normallast - DN 2 Hochlast sind auch möglich
DN 1 HOCHLAST DN 250 - DN 800, DN 2 HOCHLAST DN 500 - DN 800
| DN 1 |
DN 2 | DN 2 | DN 2 | DN 2 | DN 2 |
DN 2 | DN 2 |
|---|---|---|---|---|---|---|---|
| 250 | 250 | - | - | - | - | - | - |
| 300 | 250 | 300 | - | - | - | - | - |
| 400 | 250 | 300 | 400 | - | - | - | - |
| 500 | 250 | 300 | 400 | 500 | - | - | - |
| 600 | 250 | 300 | 400 | 500 | 600 | - | - |
| 700 | 250 | 300 | 400 | 500 | 600 | 700 | - |
| 800 | 250 | 300 | 400 | 500 | 600 | 700 | 800 |
* Kombinationen DN 1 Normallast - DN 2 Hochlast sind auch möglich
