Abwasserschacht aus Steinzeug

KERA.Port Schachtsystem

Unser Abwasserschacht-System aus Steinzeug komplettiert unsere hochwertigen Systemlösungen. Das Nennweitenspektrum umfasst beim Standardprogramm mit PU-Gerinne DN 600, DN 800 und DN 1000. Der Lieferumfang umfasst Schachtunterteil, Aufsatzstücke und Abdeckplatte bzw. Konus.

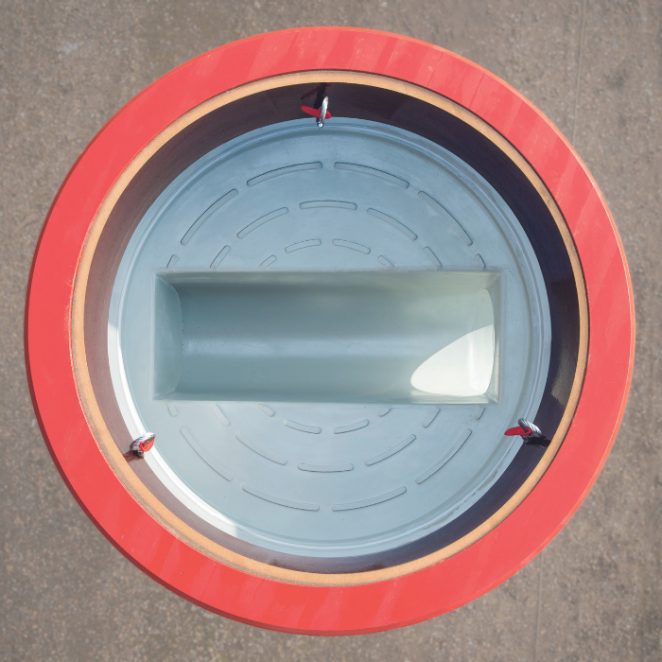

Die Standardschächte sind ausgestattet mit einem einteiligen PU-Gerinne mit integrierten Schachtanschlüssen von DN 150 bis DN 400 im glatten Rohrzylinder sowie einer innenliegenden integrierten Auftriebssicherung.

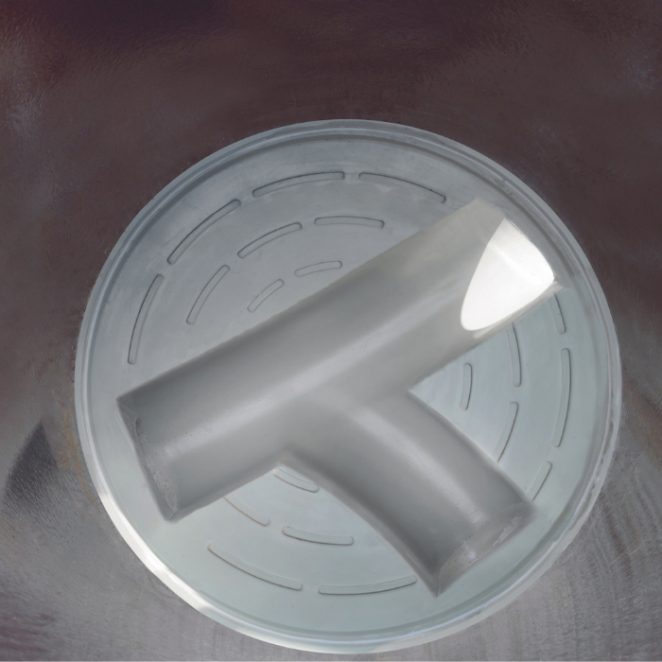

Die Schachtunterteile DN 600 bis DN 1000 sind grundsätzlich mit einem einteiligen PU-Gerinne ausgestattet, das Anschlüsse ab der Nennweite DN 150 ermöglicht. Die Aufsatzstücke sind mit bewährten Dichtungssystemen nach EN 295 und einer dauerhaften Druckübertragung ausgestattet.

Abdeckplatten sind ab der Nennweite DN 800 standardmäßig mit einer korrosionssicheren PU-Auskleidung ausgestattet.

Konstruktionsmerkmale Abwasserschächte

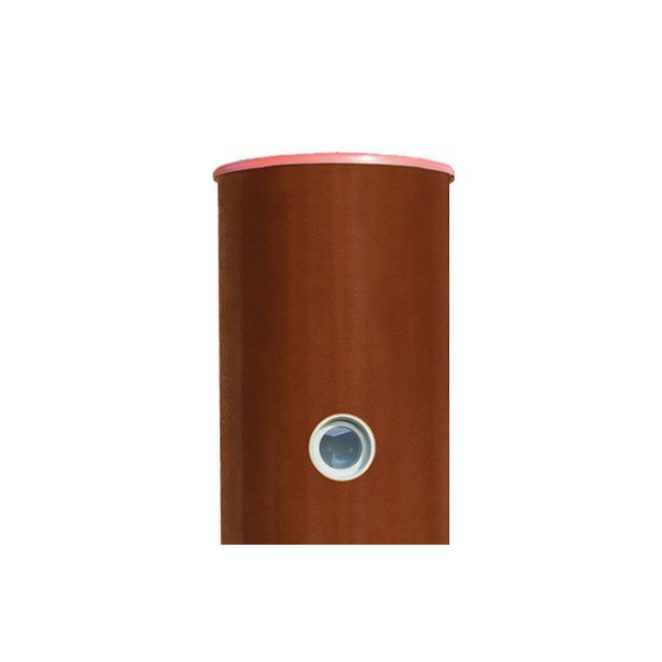

  • KERA.Port Abwasserschächte sind bis zur Transporthöhe monolithisch
  • Abdeckplatten bilden den Abschluss; für DN 1000 steht alternativ ein Konus zur Verfügung
  • Abdeckplatten/Konen bestehen aus Beton
  • die korrosionsfeste Innenauskleidung von Gerinne, Abdeckplatte und Konus besteht aus Polyurethan (PU) bis DN 1000
  • nachträgliche Anschlüsse sind möglich, bis DN 1000 sind die Anschlüsse in der Schachtwand integriert
  • Schachtanschlüsse: im Raster von 5 Gon; engere Abstufungen sind möglich
  • Gerinnegefälle: 0 % Standard*
  • Zuläufe: scheitelgleich*
  • Schachtaufsatzstücke verfügen über integrierte Dichtungselemente
  • Oberkante Konus/Abdeckplatte sind kompatibel zur DIN 4034
  • die möglichen Einbautiefen liegen gemäß Rahmenstatik bei über 8 Meter, nachgewiesen mit Belastung durch Schwerlastverkehr
  • die Schächte haben zudem die Zulassung für den Druckbereich von Eisenbahnverkehrslasten

*individuelle Anfragen möglich

Nachhaltige Produkteigenschaften Abwasserschächte

  • beständig gegen biogene Schwefelsäurekorrosion
  • hochdruckspülfest und hochdruckstrahlbeständig
  • Temperaturbeständigkeit bis 45 °C, auf Anfrage auch bis 60 °C
  • robust durch große Wandstärke
  • Auftriebssicher (Nachweis mit Schachtrechner)
  • Umweltverträglich, nachhaltig
  • Nutzungsdauer > 100 Jahre

Schachtabdeckplatten und Konus

Für die Nennweiten DN 800 bis DN 1000 werden Abdeckplatten aus Beton produziert. Die Bewehrung entspricht den Anforderungen an die Verkehrsbelastung D 400. Bis DN 1000 sind die Abdeckplatten an der Unterseite durch entsprechende Aussparungen verschiebesicher ausgeführt.

Die Unterseiten der Abdeckplatten und die Konus-Innenseite erhalten korrosionssichere Auskleidungen aus PU.

Für die Oberseite der Abdeckplatten sind Aussparungen verschiedener  Größen zur Aufnahme unterschiedlicher Abdeckungen bestellbar. Zur Anpassung der Endhöhe können je nach Ausführung Ausgleichsringe bauseits eingesetzt werden (nicht Bestandteil des Lieferprogramms). Für den Einstieg sind unterschiedliche Öffnungsgrößen wählbar. Die in der nachfolgenden Tabelle ausgewiesenen Maße sind Orientierungswerte und unterliegen konstruktiven Anpassungen.

Lieferprogramm Abwasserschachtsystem KERA.Port

Der Lieferumfang umfasst Schachtunterteil, Aufsatzstücke und Abdeckplatte bzw. Konus. Die Standardschächte sind ausgestattet mit einem einteiligen PU-Gerinne mit integrierten Schachtanschlüssen von DN 150 bis DN 400 im glatten Rohrzylinder sowie einer innenliegenden integrierten Auftriebssicherung.

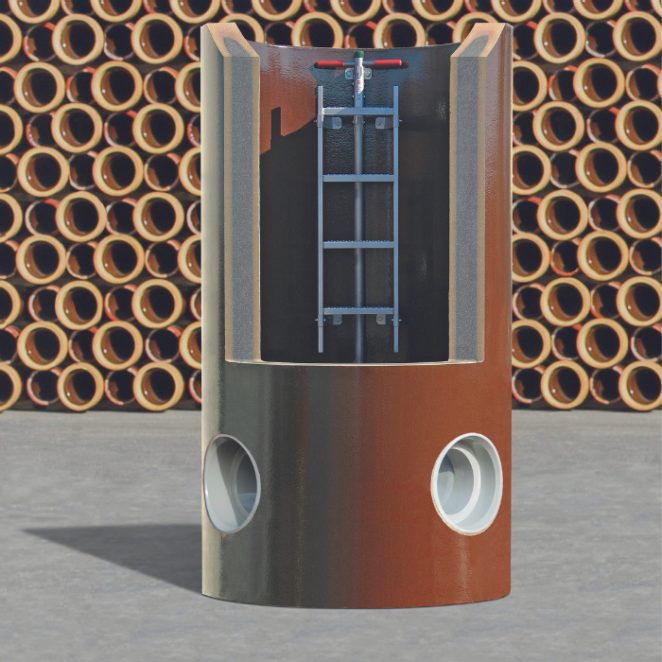

Standardmäßig wird der Schacht ohne Steighilfen angeboten. Auf Wunsch können unterschiedliche Steighilfen in Form von Steigbügeln, Steigeisen und Edelstahltritten eingesetzt werden. Wir empfehlen speziell die Nutzung von Leitersystemen aus Aluminium oder Edelstahl – sie werden vorzugsweise an innen eingesetzten Bolzen aus Edelstahl angebracht. Andere Ausführungen sind auf Anfrage möglich.

KERA.Port Schachtrechner

Mit dem Online-Schachtrechner können Sie in wenigen Minuten Ihren Abwasserschacht konstruieren.

SCHACHTRECHNER

Schachtrechner KERA.Port

In 3 Minuten zum eigenen Schacht

Mit unserem Schachtrechner können Steinzeugschächte von DN 800 bis DN 1000 zusammengestellt und kalkuliert werden.
