Abzweige in exzentrischer Ausführung

Steinzeug-Sonderformstücke

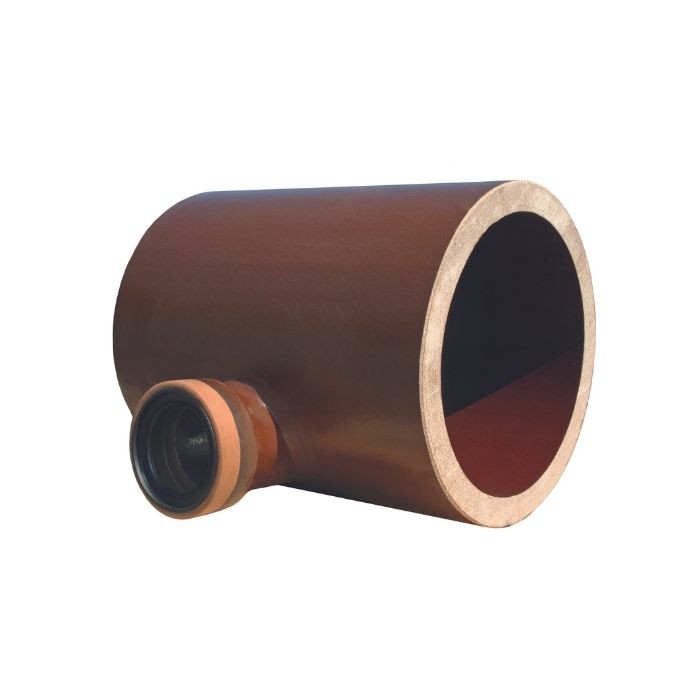

Speziell bei der Kanalauswechslung hydraulisch nicht mehr ausreichender Querschnitte durch größere Nennweiten bleiben die Zwangspunkte der Hausanschlüsse erhalten. Sollten nachträgliche Anschlüsse oder nicht fachgerecht ausgeführte Anschlüsse mit tiefliegendem Zulauf am Hauptkanal vorhanden sein, können sie durch den Einbau glattendiger exzentrischer (Reparatur-) Abzweige ersetzt werden. Hier sind Anschlussmöglichkeiten gefragt, die flexibel die Anschlusssituationen meistern. So kann wertvolle „Höhe“ gewonnen werden.

Wir bieten dazu objektbezogen passgenau hergestellte Formstücke im Nennweitenspektrum von DN 250 bis DN 800 mit Zulaufanschlüssen nennweitenabhängig in DN 150/200/250. Sonderfälle größerer Nennweiten sind im Bedarfsfall ebenfalls abstimmbar. Der Zulauf wird senkrecht zur Hauptrohrachse in 90°-Grad-Ausführung gefertigt. Für Abzweige bis DN 350 ist auf Sonderwunsch auch eine Ausführung in 45° Grad möglich.

Die Abzweige können in 4 Varianten mit variablem Maß „e'' gefertigt werden. Die Anschlussstutzen sind dabei jeweils mit Muffe oder glattendig ausfühbar. Für Muffenabzweige ist die Unterscheidung in rechte und linke Abzweige (in Fließrichtung betrachtet) zu beachten. Glattendige Abzweige werden mit Manschettendichtungen eingebaut. Muffenabzweige besitzen ein Dichtungssystem C mit „K''-Dichtungen aus PU.

Verbindungssystem Zulaufstutzen mit Muffe

DN 150 L-Dichtung (System F)/DN 200 L-Dichtung oder K-Dichtung (System C)/ab DN 250 K-Dichtung

Zulauf-Traglastklassen

Ab DN 200 sind die Zuläufe in Normal oder Hochlast ausführbar. Anschlussmöglichkeiten Zulauf: Mit entsprecheden Adaptern/Manschetten können Hausanschlüsse in unterschiedlichster Materialausführung angeschlossen werden.

DN 1
FN
(kN/m) N/H
DN 2 a
cm
b
cm
250 40 (N) 150 60 30
250 60 (H) 150 60 30
300 48 (N) 150/ 200 60 30
300 72 (H) 150/ 200 60 30
350 56 (N) 150/ 200 75 37,5
400 64 (N) 150/ 200/ 250 75 37,5
400 80 (H) 150/ 200/ 250 75 37,5
500 60 (N) 150/ 200/ 250 75 37,5
500 80 (H) 150/ 200/ 250 75 37,5
600 57 (N) 150/ 200/ 250 75 37,5
600 96 (H) 150/ 200/ 250 75 37,5
700 112 (H) 150/ 200/ 250 100 50
800 96 (H) 150/ 200/ 250 100 50

Ausführungsvarianten

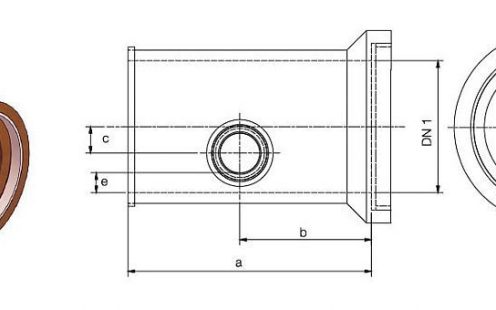

Bild 1: Ausführung: Hauptrohr mit Muffe / Zulauf mit Muffe

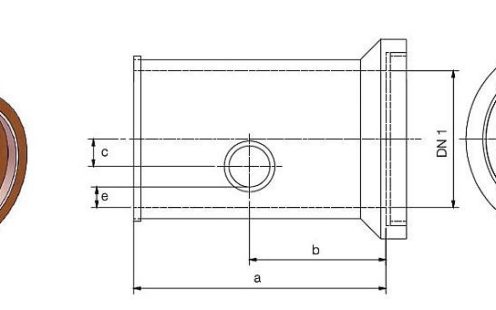

Bild 2: Ausführung: Hauptrohr mit Muffe / Zulauf glattendig

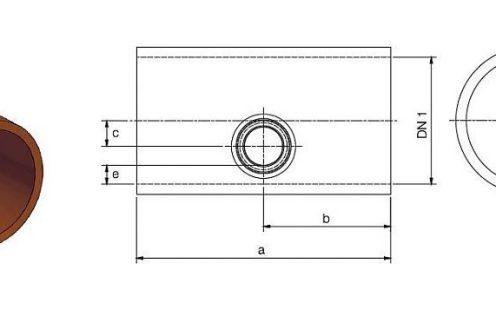

Bild 3: Ausführung: Hauptrohr glattendig / Zulauf mit Muffe

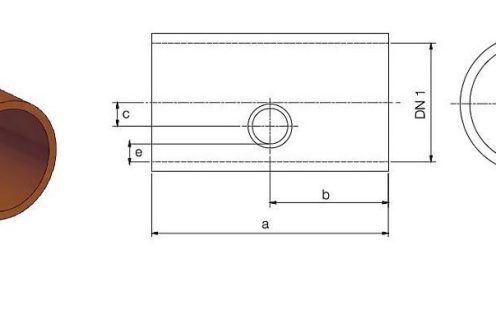

Bild 4: Ausführung: Hauptrohr glattendig / Zulauf glattendig
