Schachtsystem IC 630

Mit Teleskopfunktion

Der IC 630 gehört zur leichten und umwelfreundlichen Generation der Schachtsysteme. Als Kunststoff-Modell aus PP ist er korrosionsfrei und langlebig. Sein einfacher Einbau, seine Formstabilität und Korrosionsbeständigkeit überzeugen am Markt.

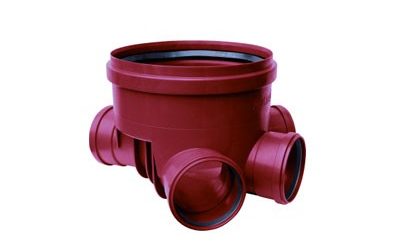

Auf jeden Topf passt ein Deckel. Aber auf den IC 630 passen sogar alle Decken. Dank seines Teleskopadapters können alle handelsüblichen BEGU-Abdeckungen kombiniert werden. Genauer: A 15 (1,5 t) bis D 400 (40 t). Im Vergleich zu den 400er-Schächten lässt der größere Durchmesser zudem mehr Raum für Inspektion und Pflege. Ein weiteres Merkmal ist die hohe Stabilität der Schachtkonstruktion.

Die Kontrollschächte dürfen als nicht besteigbare Schächte in Abwasserkanäle und -leitungen in der kommunalen Entsorgung, in der Industrie, im Straßen- und Autobahnbau als auch in der Grundstücksentwässerung eingesetzt werden.

Ein großer Vorteil des Kontrollschachtes IC 630 ist, dass er mit allen bewährten Rohrsystemen von Pipelife kompatibel ist. Möglich sind Anschlüsse in den Nennweiten DN/OD 160 - DN/OD 315. Weitere Gerinneformen sowie zusätzliche Einbauten sind bitte beim zuständigen Innendienst oder Außendienst anzufragen.

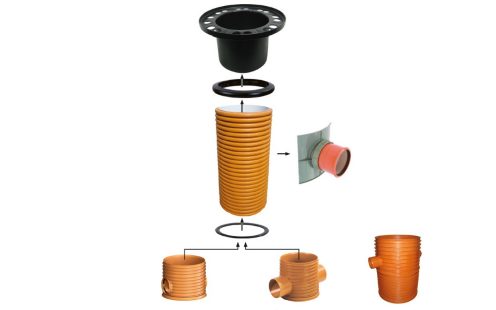

Aufbau des Schachts

Der IC 630 besteht aus einem geraden, flächigen Boden, einem doppelwandigen, profilierten PP-Steigrohr und dem Teleskopadapter. Zu- und Ablauf erfolgen über Spitzenden oder Muffen (KS verschweißt = Spitzende; KS Standard = Muffe). Bei Spitzendausführung können die KG Rohre über handelsübliche oder flexible Doppelmuffen (mit einer Abwinkelmöglichkeit bis 7,5° in alle Richtungen) angeschlossen werden.

Teleskopadapter

Dichtring: für Teleskopadapter

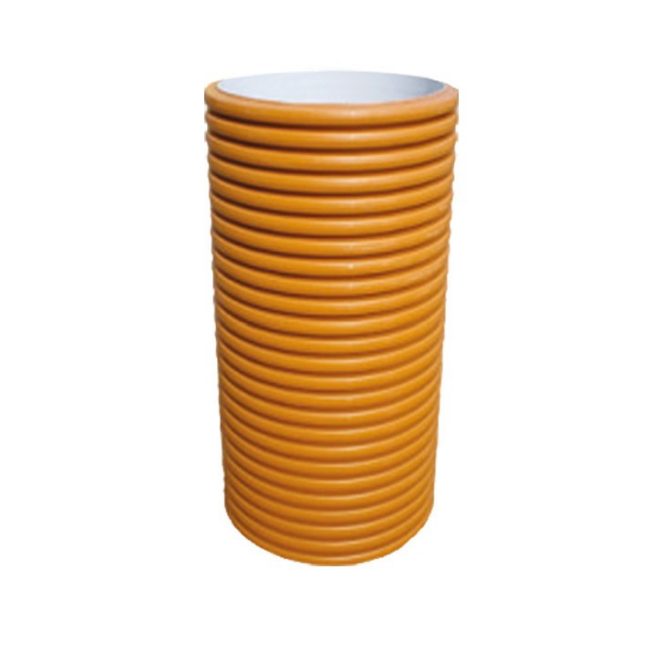

Steigrohr: Höhe: 750 - 6000 mm

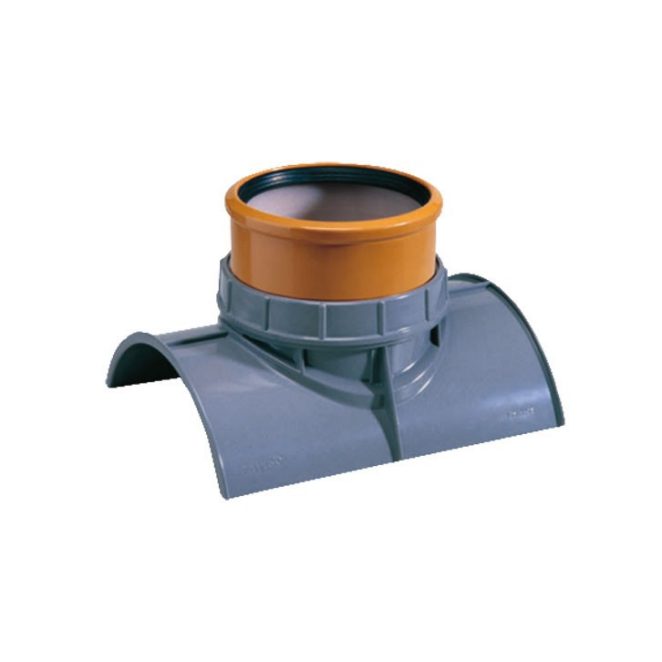

PP-Anschluss-Stutzen: für IC 630-Schacht-Aufsatzrohr. Für den nachträglichen und zusätzlichen Anschluss am Schacht-Aufsatzrohr

Dichtring: für Steigrohr

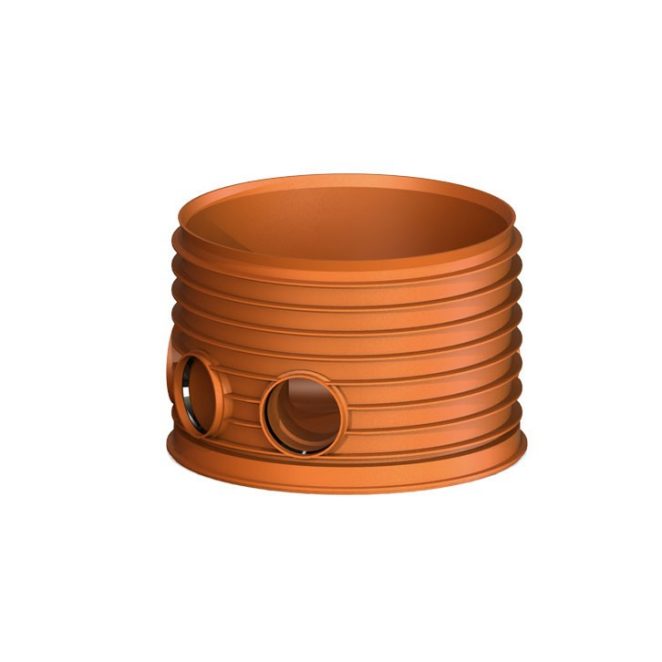

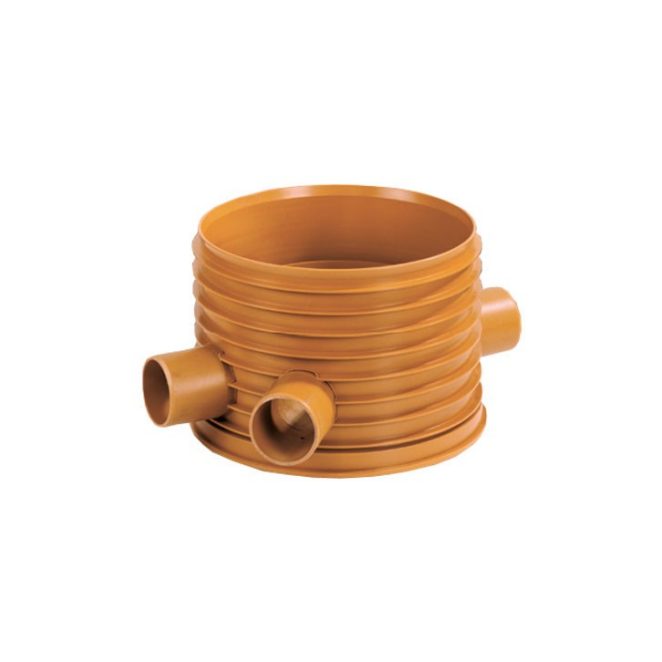

Schachtgrundkörper IC 630 Standard: mit Muffenanschluss

Schachtgrundkörper IC 630 Verschweißt: mit Anschluss als Spitzende

Schachtgrundkörper IC 630: mit 0,5m und 0,75m Sandfang

Gute Gründe auf einen Blick

kombinierbar mit allen handelsüblichen Abdeckungen
erleichterte Kontrolle und Pflege durch größeren Durchmesser
dicht gegen Außen- und Innendruck
13 Rohranschluss-Varianten
gute Hydraulik durch glattes Gerinne
Zulauf-/ Ablaufanschluss abwinkelbar mit fl exibler Doppelmuffe bis zu 7,5°
einfacher Einbau ohne schweres Gerät durch geringes Gewicht hohe Wirtschaftlichkeit
100 Prozent Kunststoff, daher korrosionssicher, formstabil und bruchfest
