KG-Systemschacht DN400

Der variable Baukasten

Der KG-Systemschacht DN 400 ist als Baukastensystem konzipiert und passend für vielseitige Baustellengegebenheiten.

Verschiedene Schachtabdeckungen mit und ohne Teleskoprohr, Steigrohre in mehreren Längen sowie verschiedene Grundkörper stehen zur Auswahl und sie alle passen perfekt zusammen.

Dank eingebauter Dichtsysteme ab Werk geht kein Tropfen verloren und aufgrund des Kunststoffmaterials sind die Schachtsysteme robust, bruchfest und sicher vor Korrosion.

Die Grundkörper mit möglichen Anschlüssen in den Nennweiten DN/OD 110 bis DN/OD 200 sind mit Zuläufen als Muffe und mit Ablauf als Spitzende ausgebildet. Andere Gerinnedurchmesser und -formen sowie zusätzliche Einbauten sind bitte beim zuständigen Innendienst oder Außendienst anzufragen.

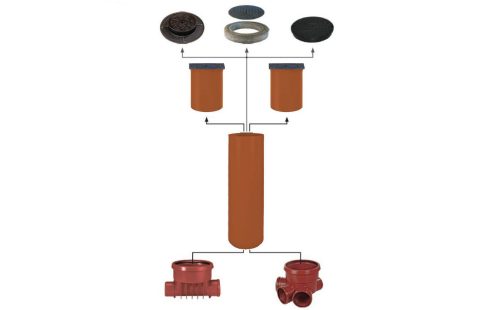

Aufbau des Kontrollschachts

Der KG-Systemschacht DN 400 ist passend für vielseitige Baustellengegebenheiten. Verschiedene Schachtabdeckungen mit und ohne Teleskoprohr, Steigrohre in mehreren Längen sowie verschiedene Grundkörper stehen zur Auswahl und sie alle passen perfekt zusammen. Dank eingebauter Dichtsysteme ab Werk geht kein Tropfen verloren und weil die Pipelife-Kanalschachtsysteme vollkommen aus Kunststoff bestehen, sind sie robust, bruchfest und sicher vor Korrosion. Die Grundkörper mit Anschlüssen von DN/OD 110 bis DN/OD 250 sind mit Zuläufen als Muffe und mit Ablauf als Spitzende ausgebildet.

Gussdeckel: mit Betonring B 125 (ST 12-400)

Gussdeckel: D 400 (ST 40-400)

Schachtabdeckkappe: Kunststoff PP, A 15 (PP 400)

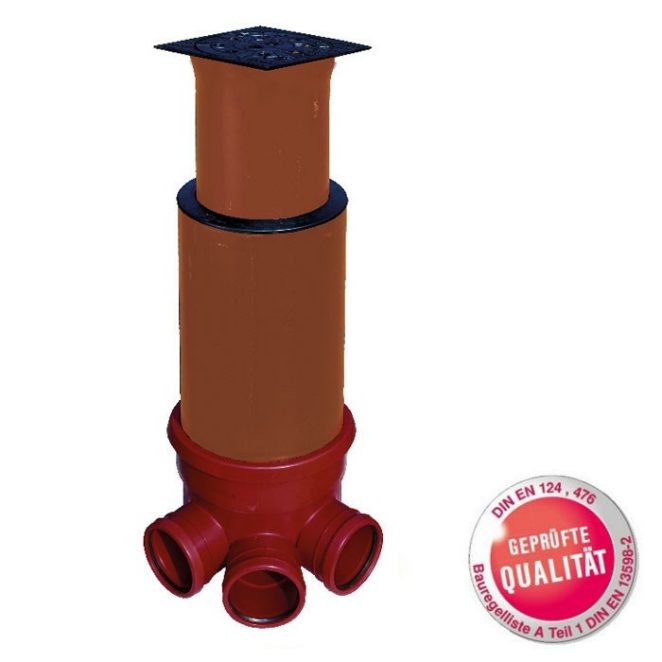

Teleskopabdeckung: Gussdeckel, verschraubt D 400 (T 40-315)

Teleskopabdeckung: Gussdeckel, verschraubt B 125 (T 12-315)

Aufsatzrohr PVC: Höhe 500-2000 mm

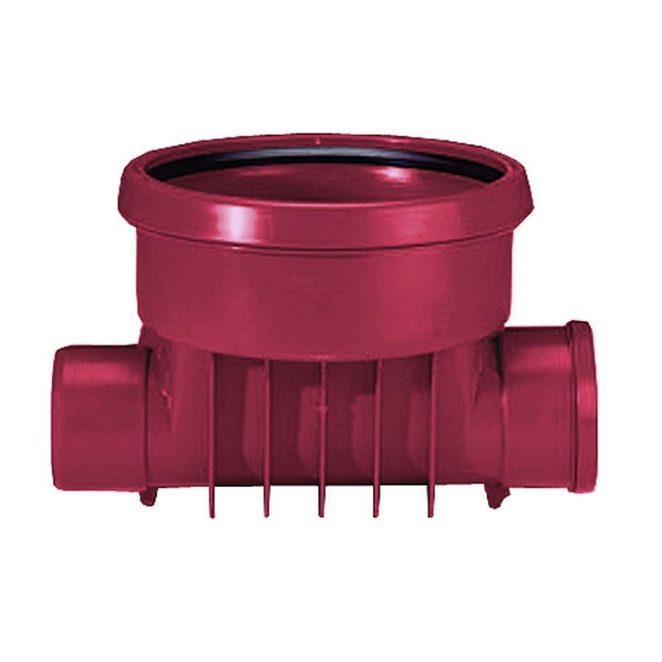

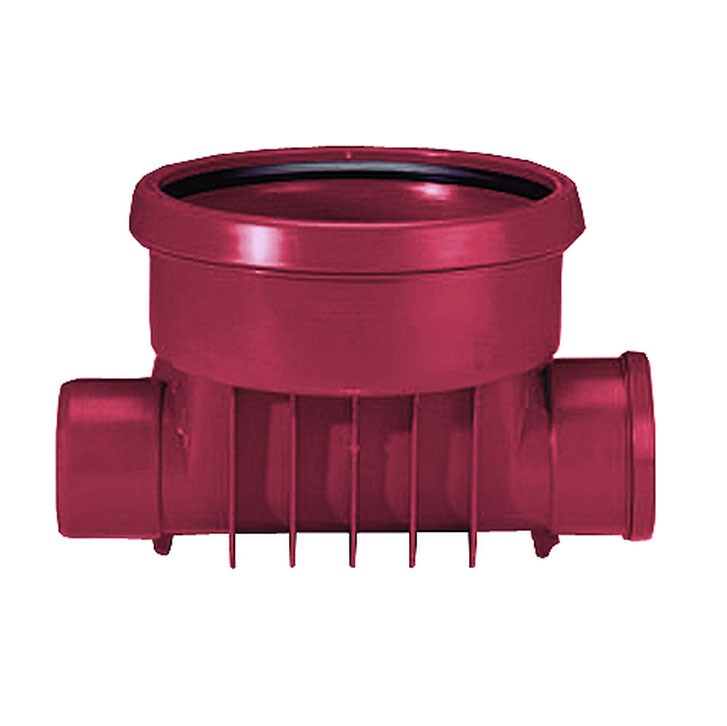

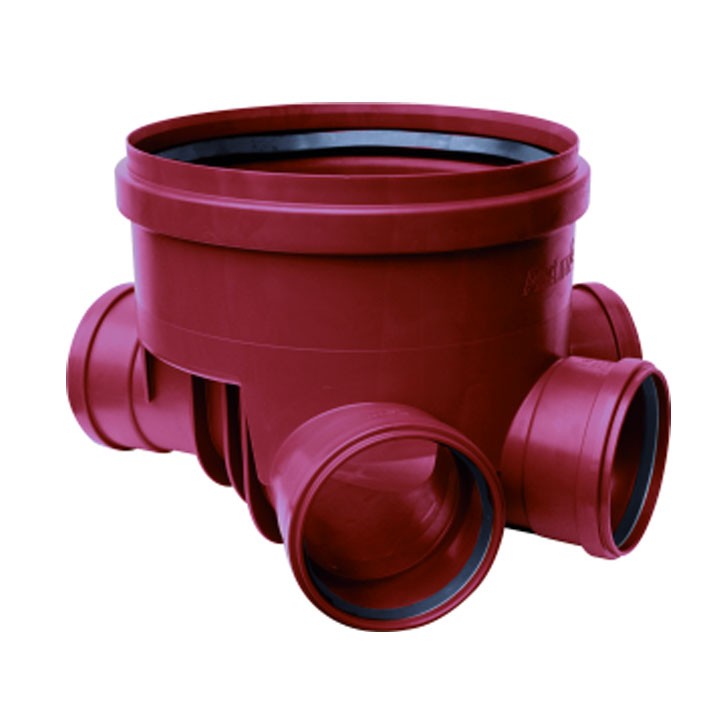

Schachtgrundkörper: Gerade

Schachtgrundkörper: Rechts-Mitte-Links
