Schachtanschlüsse

KERA.Drive

Schachtanschlüsse für KERA.Drive Vortriebsrohre

Schachtanschlüsse sind in den folgenden Versionen, Nennweiten und Baulängen verfügbar. Sonderanfertigungen, wie bspw. Übergänge von Vortrieb- auf Muffenrohre können individuell nach Absprache gefertigt werden.

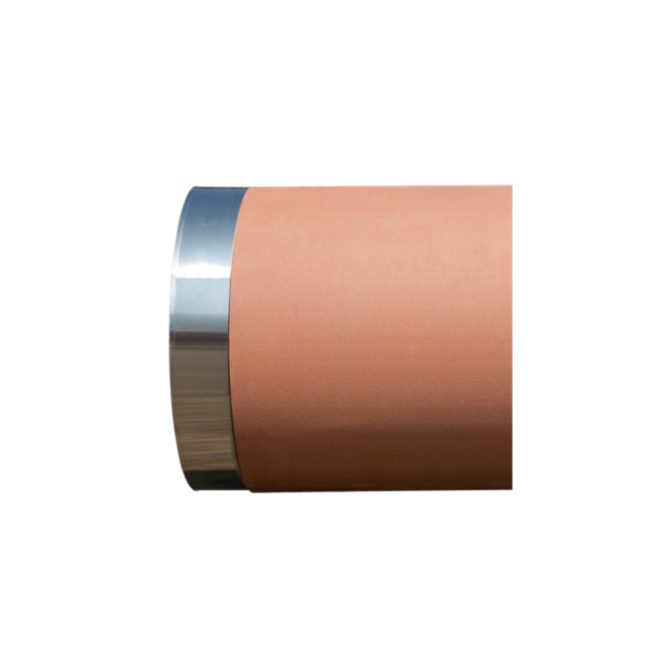

Vortrieb - Schachtanschluss Teil A

Schachtanschlussstück Teil A
DN 250-300

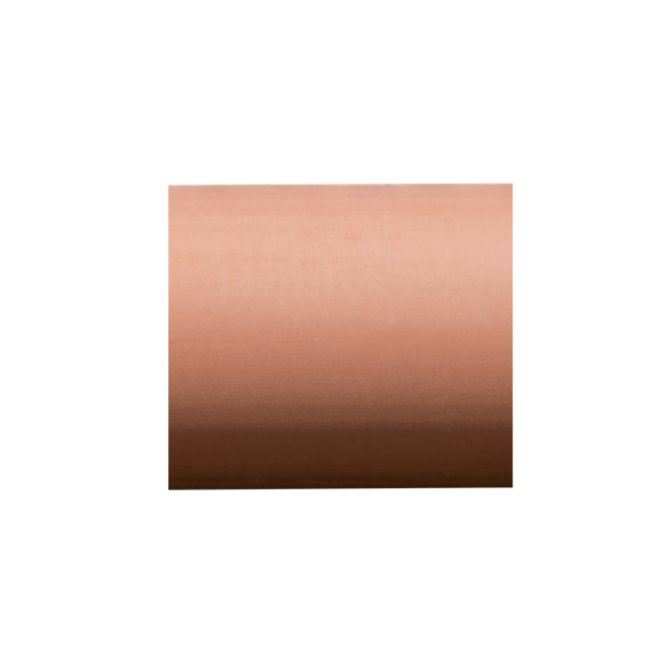

Vortrieb - Schachtanschluss Teil B

Schachtanschlussstück Teil B
DN 250-300

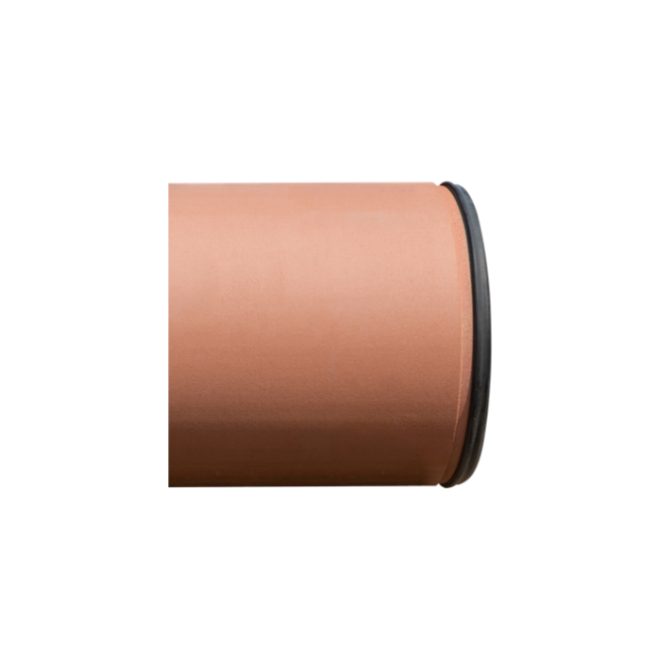

Vortrieb - Schachtanschluss Teil C

Schachtanschlussstück Teil C
DN 250-300

Spezifikationen

Schachtanschlussstücke Nennweite Baulänge*
DN m
A, B, C
200 0,33 und 0,50
mit Haftanstrich
A, B, C
250-300 0,33
A, B, C 400-600 0,33 und 0,66

*Andere Baulängen auf Anfrage möglich.

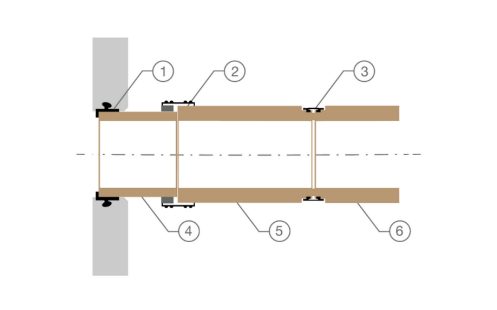

BEISPIELE FÜR SCHACHTANSCHLUSSMÖGLICHKEITEN

1. Eingebautes BKK-Dichtelement
2. Manschettendichtung Typ 2B mit Ausgleichsring
3. Rohrverbindung
4. Passstück DN 250/300 N oder H, einseitig geschnitten
5. Passstück VT-Rohr DN 250/300, einseitig geschnitten
6. Vortriebsrohr DN 250/300

Downloads

Kontaktieren Sie uns

Setzen Sie sich mit uns in Verbindung und wir helfen Ihnen gerne weiter.

Rückruf Service

Verwandte Produkte

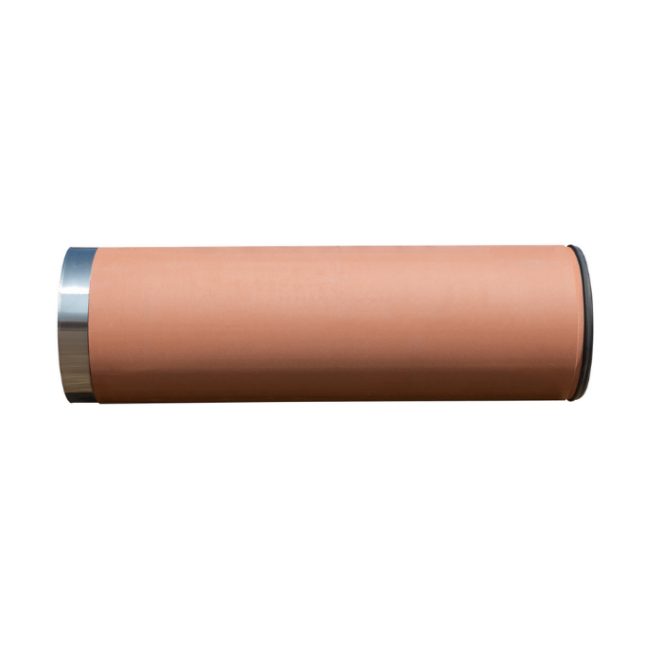

KERA.Drive Vortriebsrohr
