IPM-E-LF
Starres Kunststoffleerrohr für eine leichte mechanische Beanspruchung

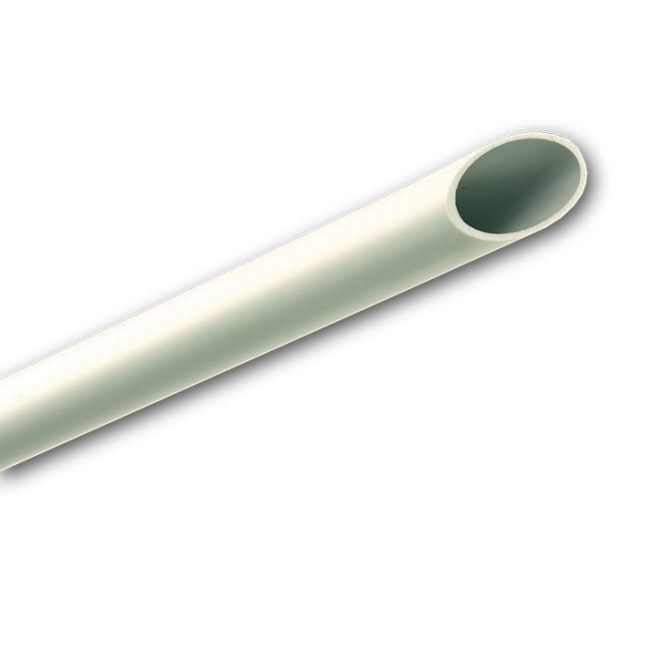

Das IMP-E-LF ist ein starres Kunststoff-Montagehilfsrohr aus PVC-U mit einseitig angeformter Muffe.
Das Rohr eignet sich für eine leichte mechanische Beanspruchung und ist in Längen von 3 m erhältlich.
IPM-E-LF
| Artikelnr. | Type | Länge | Außen Ø* |
Innen Ø | Platteninhalt | Bundinhalt | Gewicht pro Bund |
|---|---|---|---|---|---|---|---|
| 1396 3253 16 | 16 | 3 m | 16,0 mm | 14,3 mm | 3.885 m | 111 m | 6,5 kg |
| 1396 3253 20 | 20 | 3 m | 20,0 mm | 18,3 mm | 2.775 m | 111 m | 9,2 kg |
| 1396 3253 25 | 25 | 3 m | 25,0 mm | 22,6 mm | 1.710 m | 57 m | 7,5 kg |
| 1396 3253 32 | 32 | 3 m | 32,0 mm | 29,4 mm | 1.026 m | 57 m | 9,9 kg |
| 1396 3253 40 | 40 | 3 m | 40,0 mm | 37,0 mm | 630 m | 21 m | 5,3 kg |
| 1396 3253 50 | 50 | 3 m | 50,0 mm | 46,4 mm | 378 m | 21 m | 7,1 kg |
| 1396 3253 63 | 63 | 3 m | 63,0 mm | 59,2 mm | 252 m | 21 m | 10,6 kg |
* Fertigungsbedingte Maßtoleranzen nach DIN EN 60423
Produkteigenschaften
Produkteigenschaften
| Nennweiten | 16-63 |
| Klassfizierung | 22211 |
| Farbe | RAL 7035 grau |
| Länge | 3 m |
| Werkstoff | PVC-U |
| Druckfestigkeit | leicht, 320 N / 5 cm |
| Schlagfestigkeit | leicht, 1,0 kg / 100 mm |
| Biegeverhalten | starr, nach DIN EN 61386-21 |
| Beständigkeit | gegen Säuren und Laugen |
| Flammbarkeit | flammwidrig und selbstverlöschend |
| Korrosionsbeständigkeit | korrosionsfest |
| Temperaturbeständigkeit | -5 °C bis +60 °C |
Normen
Normen
| DIN EN 61386-1 (VDE 0605-1), |
| DIN EN 61386-21 (VDE 0605-21) |
| DIN EN 60423 |
Anwendungsbereich
Anwendungsbereich
Als Montagehilfe für alle Aufputzinstallationen in offener Installationsbauweise VDE-mäßiger Kabel und Leitungen entwickelt, garantiert IPM-E-LF saubere und fachgerechte Installationen.
